实验室气路管路要求
2023-05-31 10:24:19 来源：实验室气路工程
实验室气路管路要求实验室气路：指气瓶至仪器终端之间连接管线，一般由气体切换装置、减压装置、阀门、管线、过滤器、报警器、终端箱、调节阀等部分组成，输送气体为实验室仪器（色谱、原子吸收等）用气、高纯气体
气路安装：气体管路要想安装到位就要有合理安装设计图，设计图不是随便设计的，要找气体管路专门的设计师来进行精准合理的设计，以去确保工程实施无误。
实验室气路管路要求：气路系统主要应用于处理高纯度气体，或有毒气体和腐蚀性气体的控制设备，是真正的针对实验室的气路系统。其必须按照以下要求来完成。

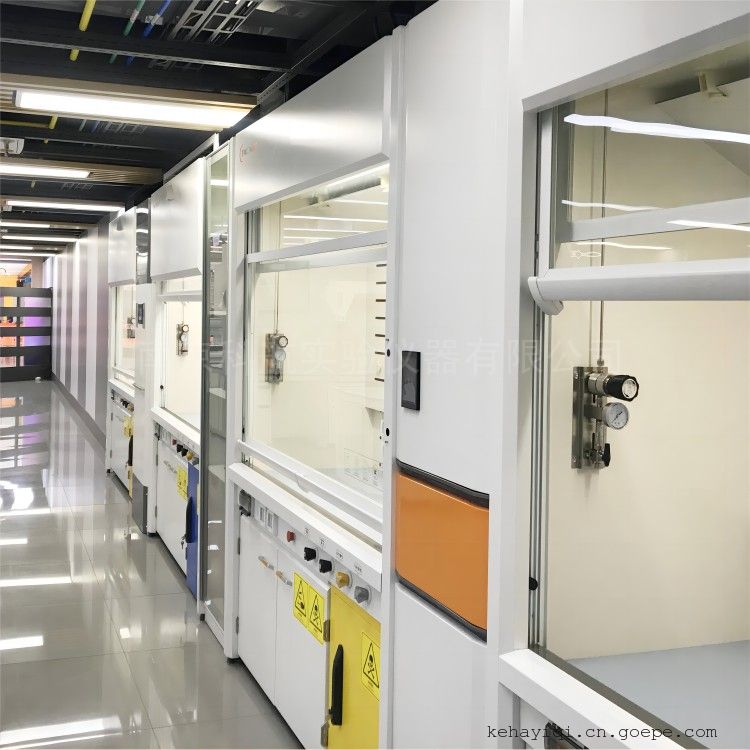

1、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管（BA级）组成。铜管只使用在气体管路的末端，对气体纯度要求不是太严格的地方。（比如通风柜）。
2、气体管道不得和电缆、导电线路同架铺设。
3、易燃气体，如乙炔需要和其他气体分开单独引入。氢气管道若与其他可燃气体管道平行敷设时，其间距不应小于0.5M；交叉敷设时间距不应小于0.25M。分层敷设时氢气管道应位于上方。
4、压缩空气在管路上有过滤杂质和水分的净化装置，此净化装置需要并联一路，用单独的阀门隔离，以方便对过滤装置进行维修。
5、高纯气体管路的连接为无缝焊接。连接到阀门或调节装置时才可以使用接头配件。
6、每个实验室都要有单独的控制阀、减压阀和压力表。
7、引到工作台的气体管路要安装单独的控制阀。工作台上要均匀排放各种气体的控制阀门。在氦气管路前面建议安装气体净化装置。

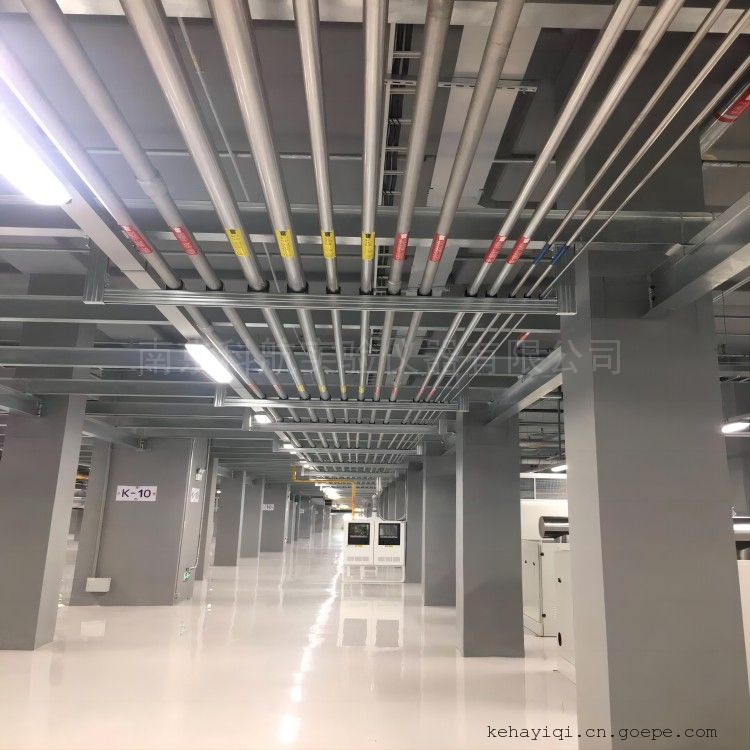

8、实验室气路管路要求：每隔1.5米左右，气体管路就需要有支架。另外根据气体管路弯曲的半径，设置合适的支架位置。所有弯曲处都要有支撑。气体管路所有的支架都要进行镀锌防腐处理。
